2018-05-15 來源：科聯電子
積分球測試系統是一種LED照明檢測設備，主要用來測量LED燈具、光源等光學領域。
積分球是一個空心的球體，內部涂有漫反射涂層，外面一般是碳鋼金屬結構，側面開有小孔。測量時，積分球內部放有標準燈、輔助燈、光纖接口等，外接設備包括光譜分析儀、電源、電腦等。

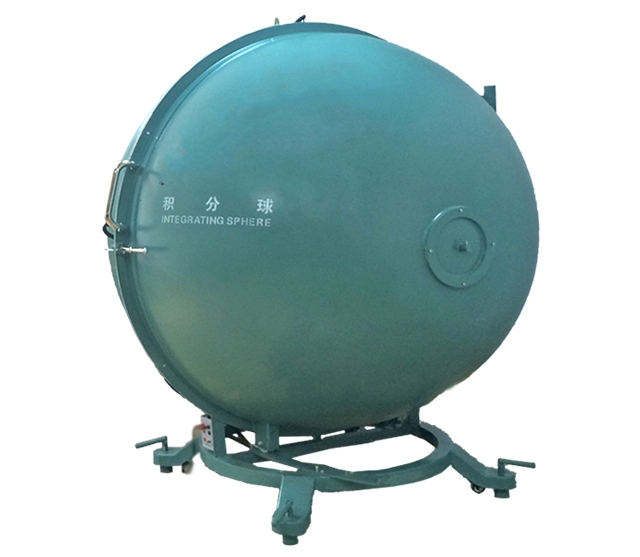

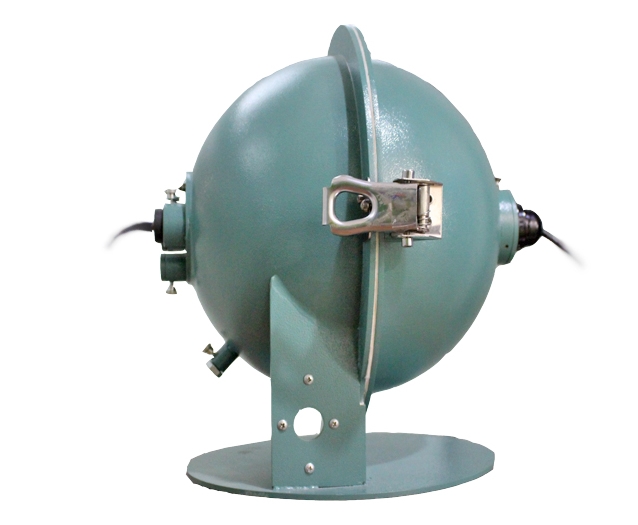

積分球的尺寸大小一般是按側開孔直徑來規定的，一般分為：0.3m、0.5m、1.0m、1.5m、1.75m、2.0m等。如下圖是0.3m和1.5m大小的積分球：
那我們應該如何選擇積分球的大小呢？
1、為了確保擋板和自吸收在固態照明產品測試中造成的誤差不會太明顯，積分球的尺寸應足夠大；
2、為了避免待測光源的熱量隨溫度增加過高，積分球的尺寸應足夠大；
3、為了避免探測器接收收到的信號太微弱，曝光時間過長，積分球尺寸也不能太大。
4、通常情況下，測量500W或者更強的燈源，應采用2m或更大的積分球；
5、通常情況下，緊湊型熒光燈具采用的球體尺寸為1m或者更大。燈具越大，所需的積分球尺寸越大。例如高強度氣體放電燈和四腳線性熒光燈，應采用1.5m或更大的積分球；
6、2π幾何體中，用于安裝固態照明產品的開口直徑，應該小于球體直徑的1/3；
7、4π幾何體中，固態照明產品的表面總面積應該小于球壁面積的2%。對應球形物體的直徑應該小于積分球直徑的1/7，線性產品的直徑小于球體直徑的2/3。
